产品名称:

UFK2.5M2-150-400A浮球高低液位控制器

概述

UFK浮球高低液位控制器主要适用于石油、化工、纺织印染、水处理等行业生产过程中各种容器内介质液位的控制和报警。尤其对各种泵在启动过程中的水位控制是理想选择。

结构原理

控制器由装有特制感应机构的插入管和浮子组成。当浮子随液位上下移动时，特制感应机构在设定点上动作，将触点接通，由仪表内部设置的电子线路将其转化为符合控制逻辑要求的开关量信号并加以输出,以此来达到高低液位控制或报警等目的。
具体控制逻辑

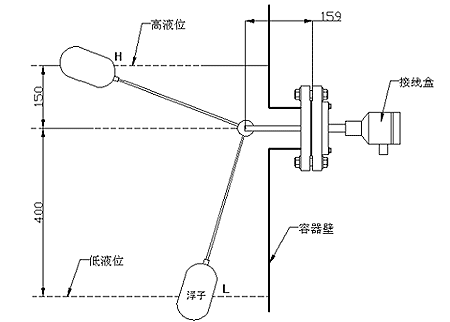

参见上图，当液位高于水平安装轴线以上150mm 时，即浮子到达H点时，本仪表输出导通信号，并一直保持导通状态，直到液位低于水平安装轴线以下400mm时，即浮子下降到L点时，本仪表才改变输出状态，输出断路信号，并保持断路状态，直到液位重新上升到水平安装轴线以上150mm 时，即浮子到达H点时，本仪表才再一次输出导通信号，并一直保持导通状态，直到液位重新低于水平安装轴线以下400mm时，即浮子下降到L点时，本仪表才又一次改变输出状态，输出断路信号。

主要技术参数

◇控制长度：＜11000mm
◇负载电流：＜2A
◇工作温度：一20～80℃
◇工作压力：0.3～6.4MPa
◇介质密度：＞0．75g／cm2
◇工作寿命：105
◇连接尺寸：螺纹ZGl／4"或3／8"。
◇法兰HG20592 PN2.5 DN80 RF
◇电源：220VAC，50HZ
