产品名称:

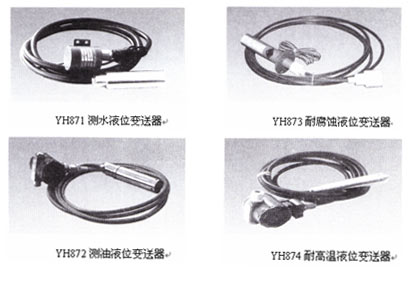

投入式液位计

主要技术参数

YH87 系列投入式液位传感器变送器采用静液压测量原理，当测量头放入液体中时，设大气压力为 Po ，液面到测量元件高为 h ，液体密度为 r ，当地重力加速度为 g ，则变送器探头上所受压力为： Pl ＝ Po 十 r × g × h ，敏感元件的负侧通过导气电缆与大气相通所受压力为： P2=Po 于是测量元件所测到的压力差值为： P= Pl 一 P2=r × g × h ，对于特定的液体介质和确定的地区， r 和 g 均为常数，于是 P 口 h ，即可由仪表输出电流大小得到液体深度。

技术参数（通用）

●基准量程：

0 ～ 1m 、 0 ～ 2m 、 0 ～ 5m 、 0 ～ l 0m 、 0 ～ 15m 、 0 ～ 20m 、 0 ～ 50m 、 0 ～ 100m 、 0 ～ 200m

●输出信号：

4 ～ 20mA(DC)

0 ～ 10mA(DC)

HART 协议调制信号／／ FF 总线数字信号

●精度等级：

土 0.1 ％ F.S 、土 0.2 ％ F.S 、土 0.5 ％ F.S

●介质温度：

— 20 ～ 60 ℃、 0 ～ 80 ℃、 0 ～ 100 ℃、 0 ～ 200 ℃

●工作电压 24V(DC)
